扩散模型理论篇: 从多阶段变分自编码器到概率流常微分方程采样器系列¶

观前提示：本文 \(\alpha\) 的定义和原论文差了一个平方的阶，以及 \(q\) 和 \(p\) 的定义和原论文相反。

Train: VAE's revenge¶

让我们回顾一下 VAE 的建模过程：

为了拟合目标分布 \(p(x)\)，我们引入一个隐变量 \(z\)，这样对其的建模就变成了 \(p(x,z)=p(x|z)p(z)\)，而反过来，我们也需要对原变量编码进隐变量中，也就是建模 \(q(x,z)=q(z|x)q(x)\)。然后我们求这两个联合分布的 KL 散度，也就是 \(KL(q(x,z)||p(x,z))\) 来衡量拟合分布和原分布的相似性。然后我们引入强先验的正态性假设，把这个 KL 散度拆出常数得到 \(ELBO\)，再拆成 MSE 和 KLD 两项。

在对 VAE 的讨论中，我们也详细介绍了由于其强制引入的正态性假设，导致压缩率过高，生成的图像很糊。

这就引入了我们介绍 DDPM 的动机——从纯噪声的 \(p(z)\) 一步迈到多样的真实分布 \(p(x)\)，这一步多少迈得有点大了。但是如果我们使用从 \(x_0, x_1, \cdots, x_T\) 的多步解码来代替 VAE 的单步解码呢？

也就是，引入联合分布：\(p(x_0, x_1, \cdots, x_T) = p(x_T | x_{T-1}) p(x_{T-1} | x_{T-2}) \cdots p(x_1 | x_0) p(x_0)\) 为我们的“编码器”，负责将 \(x_0\) 逐步映射到纯噪声分布 \(x_T\sim\mathcal N(0,I)\)，然后反过来是“解码器” \(q(x_0, \cdots, x_T) = q(x_0 | x_1) q(x_1 | x_2) \cdots q(x_{T-1} | x_T) q(x_T)\) 负责将噪声逐步还原到原图像。

下面，让我们开始进行变分推断吧。首先是 KL 散度：

现在我们仍然需要对“编码过程” \(p\) 引入归纳偏置。由于我们是将图像转化为纯噪声，所以我们可以把每一步 \(p\) 看作是一个逐步加噪的过程：

这里的 \(\alpha_i\) 和 \(\beta_i\) 是事前给定的参数（其实 \(\dfrac{\alpha_i}{\beta_i}\) 可以理解成信噪比），需要满足 \(\alpha_i^2+\beta_i^2=1\)。为什么要满足这个条件呢？让我们考虑把 \(x_i\) 一直展开到 \(x_0\)：

由于诸 \(\varepsilon\) 是独立的正态分布，可以叠加：

如果我们取 \(\hat\alpha_i^2=(\alpha_i\alpha_{i-1}\cdots\alpha_1)^2\)，且由正态分布方差的叠加得到 \(\hat\beta_i^2=\beta_i^2+\alpha_i^2\beta_{i-1}^2+\cdots+(\alpha_i\alpha_{i-1}\cdots\alpha_2)^2\beta_1^2\)，然后把它们加起来：

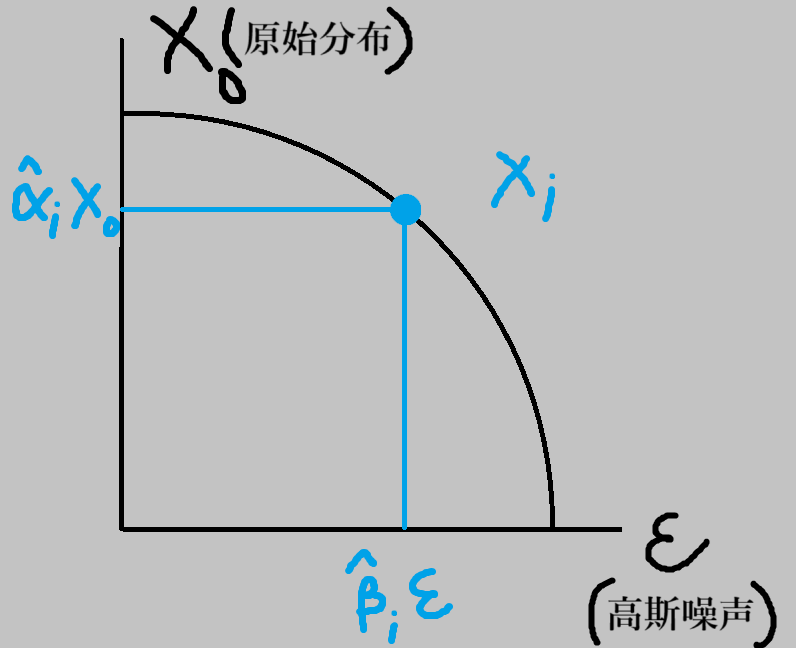

这样我们就发现，如果满足 \(\alpha_i^2+\beta_i^2=1\)，那么就有点像高中学过的裂项相消“点鞭炮”，从后面一直算到前面，最终推出 \(\hat\alpha_i^2+\hat\beta_i^2=1\)。

这有什么用呢？刚刚的推导中，我们其实得到了一个非常有用的式子：

这就意味着，为了获取加噪的中间结果，我们可以一步从 \(x_0\) 获得。

现在让我们回过头来，看看单步加噪过程 \(x_i=\alpha_i x_{i-1}+\beta_i\varepsilon_i\)，我们其实可以把它看作是 \(\varepsilon_i\) 这个正态分布的重参数化！

也就是，我们可以把加噪过程的递推式写成条件分布的形式：\(p(x_i | x_{i-1}) = \mathcal{N}(x_i; \alpha_t x_{i-1}, \beta_i^2 I)，\alpha_i^2 + \beta_i^2 = 1\)

基于此，我们初步来整理一下 KL 散度的式子： $$\int p \log \frac{p}{q} \mathrm dx_T \cdots \mathrm dx_0 = \int p \log p \mathrm dx_T \cdots \mathrm dx_0 - \int p \log q \mathrm dx_T \cdots \mathrm dx_0 $$

注意到对 \(p\) 而言，所有参数和分布都是定死的，没有可学习的参数，那么上式的第一部分就是一个常数，可以丢掉。

下面我们着重算第二部分：

这里把 \(\log q(x_T)\) 丢掉，是因为 \(q(x_T)\) 是加噪后的图像，也没有可学习的参数。

对 \(x_{i+1} \cdots x_T\) 而言，这部分积分：

因为这一块和真正待学习的 \(x_i, x_{i-1}\) 无关，可以先积出来一个常数，然后就可以丢掉了。

而对 \(x_i \cdots x_0\) 而言，我们有

也就是刚刚提到的多步并一步的加噪。现在改写得到的 ELBO 如下：

下面我们要对 \(q\) 进行建模了，我们还是借鉴从 VAE 里面学到的观点，它虽然作为一个在 \(x_i\) 上“去噪”的过程，但仍然可以将其建模成一个条件正态分布：

简单展开一下然后取个对数：

下面，我们对均值 \(\mu(x_i)\) 进行讨论。

由于在生成时，\(x_i = \alpha_i x_{i-1} + \beta_i \varepsilon_i\)，也就是 \(x_{i-1} = \frac{1}{\alpha_i}(x_i - \beta_i \varepsilon_i)\)。我们希望去噪之后，尽量贴合原分布 \(x_{i-1}\)，也就是取

这里的 \(\varepsilon_\theta(x_i, i)\) 就是可学习的去噪网络。由此可得：

这个损失函数的意思是，我们输入每一步的带噪图片 \(x_i\) 以及时间参数 \(i\)，用来预测噪声。

当然，我们也可以让损失不依赖于 \(x_i\) 而是像之前一样直接从 \(x_0\) 获取，对其展开一下：

这样，我们的损失就只依赖于固定的原分布 \(p(x_0)\) 以及两个随机变量，代回来得到损失函数：

对 \(\alpha_i \hat{\beta}_{i-1} \hat{\varepsilon}_{i-1} + \beta_i \varepsilon_i\) 而言,其为两个正态分布的叠加，就可写作一个正态分布 \(\mathcal{N}\left( 0, \sqrt{\alpha_i^2 \hat{\beta}_{i-1}^2 + \beta_i^2} \right)\)，其中 \(\alpha_i^2 (1 - \hat{\alpha}_{i-1}^2) + \beta_i^2 = 1 - \hat{\alpha}_i^2 = \hat{\beta}_i^2\)，因此，我们可以写成：

为了消掉 \(\hat{\varepsilon}_{i-1}, \varepsilon_i\) 中的一个，这里需要配一个 \(w\)，主要用2条性质： \(\begin{cases} \hat{\beta}_i w, \ w \sim \mathcal{N}(0, I) \\ \mathbb{E}[\varepsilon w^\top] = 0 \end{cases}\)

而 \(w\) 也需要能用 \(\hat{\varepsilon}_{i-1}, \varepsilon_i\) 表达。考虑到 \(\hat{\varepsilon}_{i-1}和\varepsilon_i\) 的独立性，交换 \(\varepsilon\) 中的系数，取 \(\hat{\beta}_i w = \beta_i \hat{\varepsilon}_{i-1} - \alpha_i \hat{\beta}_{i-1} \varepsilon_i\) 即可满足以上要求。

再从 \(\varepsilon, w\) 中解出 \(\varepsilon_i = \frac{\beta_i \varepsilon - \alpha_i \hat{\beta}_{i-1} w}{\hat{\beta}_i}\)（利用 \(\beta^2_t+\alpha^2_t\hat\beta^2_{t−1} = \hat\beta_i^2\) ）

这样期望项变成了：

由于 \(w\) 和 \(\varepsilon\) 独立，先对 \(w\) 求期望得一常数，去掉之后，就得到了原论文 DDPM 的损失：

From the perspective of SDE¶

Yang Song 的文章 arXiv: 2011.13456 将扩散模型和得分匹配相联系，并且引入了随机微分方程作为它们共同的理论基础。这就大大提升了 DDPM 的理论高度，使之不局限于“加噪——去噪”的原初思路。

引入 SDE 的意义不仅在于找到一个数学工具来研究扩散模型，更在于其可以直接转化为概率流 ODE 进行求解，这就可以将 ODE 的数值解法用来加速扩散模型的收敛。这就催生了诸如 Euler, DPM Solver 等一众采样器。

让我们开始介绍 Song 的论文第一部分的工作：联系 DDPM 和得分匹配。这一节的目的，是关联上得分匹配算法的损失函数

其中 \(\nabla \log p(x_i)\) 被称作得分函数。感性理解，我们是在拟合一个梯度场，让这个梯度场去指引我们的生成。

从 DDPM 到得分匹配¶

为了推出得分匹配形式的损失，我们先引入 Tweddie's Formula。

回顾前向过程 \(p(x_i | x_{i-1}) = \mathcal{N}(x_i; \hat{\alpha}_i x_0, \hat{\beta}_i^2 I)\)

我们需要往回估计反向过程。考虑正态分布 \(p(x|\theta) = \mathcal{N}(\theta, \sigma^2 I)\)

其边缘分布 \(p(x) = \int p(x|\theta) p(\theta) d\theta\)，现在已知 \(x\)，我们要求 \(\theta\) 即：

由于 \(p(x)\) 已知，可以提到积分号外：

这里我们凑一个 \(\dfrac{\mathrm d p(x|\theta)}{\mathrm d x} = \dfrac{\theta - x}{\sigma^2} \cdot p(x|\theta)\)，然后接着往下推：

由于 \(\dfrac{\mathrm d}{\mathrm d x}\) 和 \(\theta\) 无关，则

同理，后面一半可以提出 \(x\)，得到

因此：

若 \(x\) 为向量，则写作 \(x + \sigma^2 \nabla \log p(x)\)，此即为 Tweedie's Formula．

把这个估计代回前向过程，即 \({\alpha}_i x_{i-1} = x_i + {\beta}_i^2 \nabla \log p(x_i)\)

让我们回顾一下：\(x_i = {\alpha}_i x_{i-1} + {\beta}_i \varepsilon_i\)，代上去可得，\(\nabla \log p(x_i) = -\dfrac{\varepsilon_i}{{\beta}_i}\)。 这里已经有点味道了：之前我们已经讨论过 DDPM 的去噪过程是去学习每一步的噪声 \(\varepsilon_i\)，而这个得分函数恰巧也是这个形式，最多差一个系数。

回顾一下之前的推导，从 \(\| x_{i-1} - \mu(x_i) \|^2\)，我们有：

由 \(-\varepsilon_i = {\beta}_i \nabla \log p(x_i)\)，我们取 \(s_\theta(x_i, i) = -\dfrac{1}{{\beta}_i} \varepsilon_\theta(x_i, i)\)，可得

注意，此时它只和 \(x_i\) 有关了。

我们可以写出损失函数了：

这就是得分匹配形式的损失函数。我们需要训练一个网络 \(s_\theta(x_i, i)\) 接受每一步的图像 \(x_i\) 和时间 \(i\) 去匹配这个得分函数 \(\nabla \log p(x_i)\)。

这里提一嘴，网上很多 DDPM 的得分匹配形式的推导，用的得分函数是这个条件得分函数 \(\nabla_{x_i}\log p(x_i|x_0)=-\dfrac{\hat\varepsilon_i}{\hat\beta_i}\)。不过这样推过来就稍显复杂。只要注意到

再带入得分函数，就可以知道两者等价了。此事在科学空间中已有记载。

事实上这个形式才更常用。因为扩散模型的一个关键 trick 就是从初始状态 \(x_0\) 一步推到任意状态 \(x_i\)，因此在以后的讨论中我们沿用这一得分函数。

关联上随机微分方程¶

前向过程¶

下面我们开始介绍 Song 的论文第二部分：将加噪和去噪的过程关联上随机微分方程。

为此，我们考虑把一共 \(T\) 步的离散过程，转化为对 \(t\in[0,1]\) 的连续过程的微元近似，因此我们先做换元，引入连续量：

这里 \(T\) 即总步数，\(\dfrac{1}{T}\) 即我们要引入的时间微元 \(\Delta t\)。

我们对 \(\alpha_i\) 作泰勒展开 \(\alpha_i \sim 1 - \dfrac{\beta(t + \Delta t) \cdot \Delta t}{2}\)，然后替换一下，得到：

减去 \(x(t)\) 得到：

取 \(f[x(t), t] = -\dfrac{\beta(t) \cdot x(t)}{2}，g(t) = \sqrt{\beta(t)}，\mathrm dw = \varepsilon(t) \cdot \sqrt{\mathrm dt}\)（其中 \(\mathrm dw\) 为布朗运动噪声，即“扩散项”），则有：

（为什么布朗运动的噪声和 \(\sqrt{\mathrm dt}\) 有关呢？请参阅本文附录 I）

这就是加噪过程满足的 SDE。在原论文中对应 VP-SDE 那一节，也就是离散近似的 SDE。

变量替换¶

我们对这个 SDE 做一些变换，导出其更有用的形式。

从 \(\alpha_i \sim 1 - \dfrac{\beta(t + \Delta t) \cdot \Delta t}{2}\) 也就是 \(\alpha_i = 1 - \dfrac{\beta(t_i)}{2}\mathrm dt\)

让我们计算 \(\hat \alpha_i\) 在连续意义上的对应 \(\hat \alpha(t)\)，由于涉及到连乘，我们两边取对数：

这里利用了 \(\log\) 的一阶泰勒展开。对应的，我们有

以及

如果我们对 \(\hat \beta^2(t)\) 求导：

也就是

在此意义下我们的 SDE 写成：

引入这部分推导，主要是和之前 DDPM 多步并一步的目的是一样的，我们要消去比较麻烦的 \(\beta(t)\)，转化为可以一步得到的 \(\hat\beta(t)\) 和 \(\hat\alpha(t)\)，同时，也是为后面 DPM Solver 的推导服务。

反向过程¶

那么如何获得去噪过程的反向 SDE 呢？又如何与刚才得到的得分匹配形式相联系呢？当然是利用贝叶斯公式，为此我们先将上面的 SDE 写成条件分布：

现在，就可以利用贝叶斯公式了

为了算下去，我们要对 \(\log p(x_{t+\Delta t})\) 作展开：

然后作差：

我们的目的其实是写成一个和正态分布类似的 exp 加模平方的形式。为此，这里我们可以配一个

因为它们都是 \(\Delta t\) 的二阶项，最后都能消失。不过，配上之后就变成了完全平方式：

写成正态分布形式：

求极限 \(\Delta t\rightarrow 0\)，再由条件分布转化为 SDE，得到：

这就是反向过程的 SDE 了。

对于 \(f, g\) 而言，它们完全确定，因此我们需要估计得分函数 \(\nabla_x \log p(x_t)\)；或者换成离散形式的记号：\(\nabla \log p(x_i)\)。

使用一个神经网络 \(s_\theta(x_i, i)\) 来拟合得分函数，就得到目标函数：

这里 \(\lambda_i\) 是基于 \(p(x_i)\) 引入“噪声尺度不一”的归一化因子。

至此，DDPM、得分匹配和 SDE 的理论已然打通。我们就可以基于丰富发展的 SDE 理论，玩一些花活了。

将 SDE 变成 ODE¶

这一节介绍 Song 的论文的第三部分：概率流 ODE 的推导。

也就是，将

转化为概率流 ODE。

我们肯定不能直接把 \(g(t) \mathrm dw\) 项给丢掉，因为方差影响了 SDE 诸多解的“弥散程度”。因此我们需要考虑这一项对总体趋势的影响。或者我们也可以这样看：能不能使用什么手段，手动引入一个可控的方差也就是 \(\sigma(t) \mathrm dw\) 来代替原来扩散项，这样就能间接实现整合。

这个手段就是 Fokker-Planck 方程。

前向过程的 Fokker-Planck 方程¶

考虑让 \(y\) 和 \(x\) 一一对应，那么

那么对于 \(p(x_{t+\Delta t})\) 而言：

此即为 Fokker-Planck 方程：

时间反演¶

注意到整个推导是和前向过程的 \(\mathrm dt\) 前面的系数无关的，因此对于反向过程我们也可以带进去得到：

但是反向过程是时间反演的，因此我们要对第一项加负号！

由于二阶项前面的系数直接对应 \(\mathrm dw\) 前面的系数，这样就给了我们操作空间，也就是引入一个 \(\dfrac 12\sigma^2(t)\nabla_x^2p(x_t)\)：

那么我们根据这个 Fokker-Planck 方程，就可以写出对应的 SDE 了，但是这一次，方差由我们控制：

那么我们让方差变成 \(0\)，就可以得到对应的概率流 ODE 了：

事实上根据之前的结果，我们是在用神经网络 \(s_{\theta}(x_t,t)\) 来拟合得分函数 \(\nabla_x \log p(x_t)\)，也就是说，我们真正需要对付的 ODE 是这个：

这一结果为后面的诸多采样器奠定了基础。因为我们可以用各种方法来解出 \(x\)，也就是我们期望生成的图片，而收敛更快的采样器可以花费更少的计算代价得到更精确的解，也就是更高质量的图片。而这一切甚至只需要我们修改推理的代码，完全不需要动基模。

Inference: Samplers¶

DDPM¶

回忆一下 DDPM 的训练：

使用的损失：

但实际上我们训练的是预测噪声，因此得到的是 \(s_\theta\)，所以要得到 \(x_{i-1}\) 就需要：

引入的噪声项是基于和反向过程的完全对应。这就得到了 DDPM 的采样公式。从 \(\mathcal N(0,1)\) 中采样一个 \(x_T\)，然后逐步往前推，就能生成图片了。

让我们看看一个在 Anime Face Dataset 训练的 DDPM 采样 100 步的动图吧：

Euler, DDIM, DPM Solver¶

本节主要介绍 arXiv:2206.00927 的工作，也就是 DPM Solver。

在此之前，让我们收集一下前面的理论成果。

首先，经过漫长的理论推导，我们得到了这个概率流 ODE：

其中出现了很多函数，还有一个神经网络。在“变量替换”这一小节，我们得到：

以及

其中的参数函数 \(\hat\alpha\) 和 \(\hat\beta\) 是固定的，可以通过我们的参数调度 \(\alpha_i\) 和 \(\beta_i\) 轻松计算出来。

其中的神经网络 \(s_\theta(x_t,t)\) 是通过得分匹配得到的，也就是利用 \(\mathcal{L}_\mathrm{DDPM}\) 来预测噪声也就是近似得分函数：

现在这个网络已经训练好了（如果还没有，快去训练！），也就是概率流 ODE 里面的 \(f\), \(g^2\) 以及 \(s_\theta\) 已经确定了，就剩我们的样本 \(x\) 需要生成了。

简单 Euler 法¶

最简单最朴实的方法就是将概率流 ODE 看成

然后离散化：

最后得到

当然这里的离散化我只挑了最简单的线性近似，当然可以使用 Runge-Kutta 法求解。同时还可以像 DDPM 采样器一样，添入一个噪声项得到祖先采样器（名字后面带 a 的）。

DDIM¶

概率流 ODE 相对比较特殊，它可以拆成两半，前面不含神经网络参数，后面只含有神经网络参数：

由于 \(f\) 已知，所以前面的线性项可以精确地积出来！也就是利用常数变易法：

然后第一项就可以直接积出来了：

对 \(g^2\) 做一个换元：

丢进前面的式子：

最后一步是换元，利用了：

下面的任务是对积分

进行近似。我们考虑最简单的近似法，把神经网络的参数看作常量：

这样我们就得到了一阶近似，也就是 DDIM 采样器：

DPM Solvers¶

其实这个积分

还有更好的近似方法。刚刚是把 \(\varepsilon_{\theta}(x_{\lambda},\lambda)\) 估计成常数，但我们也可以对其进行泰勒展开：

对各阶导数估计到常数，就只剩下了

要求出来，而这是一个正整数次数多项式乘以指数的积分，完全可以使用分部积分法解出解析解！

我们取前 \(k\) 阶泰勒展开得到的采样器，就叫做 DPM-Solver-k。具体的积分计算，可以交给 Mathematica 得到闭式解。于是可以得到论文里面的采样器流程了：

DPM-Solver-2:

以及 DPM-Solver-3:

Appendices¶

I. 布朗运动的二次变分¶

我们要推导一个布朗运动 \(B(t)\) 满足 \(\mathrm dB=\sqrt{\mathrm dt}\)，即 \((\mathrm{d}B)^2=\mathrm{d}t\)。

我们换成积分式，也就是在 \([0,T]\) 内有

换成定义式，也就是对该区间的一个划分 \(\Pi\)，最大步长记作 \(|\Pi|\)，然后证明极限：

这就是布朗运动的二次变分。由于布朗运动的独立性，有

则根据正态分布二阶矩的性质， \(\mathbb{E}[(\Delta B_i)^2]=\Delta t_i\)，叠在一起就可以得到

而 \(\mathrm{Var}[(\Delta B_i)^2]=\mathbb{E}[(\Delta B_i)^4]-\mathbb{E}[(\Delta B_i)^2]^2=3(\Delta t_i)^2-(\Delta t_i)^2=2(\Delta t_i)^2\)，即

故 \(|\Pi|\to 0\) 则 \(\mathrm{Var}[S_n]\to 0\)，根据大数定律，

这样就得到了 \((\mathrm{d}B)^2=\mathrm{d}t\)。

题外话：由于布朗运动是处处连续处处不可导的，这才导致了其二次变分的值不为零。考虑一个连续函数 \(f\)，我们来考虑其二次变分，利用中值定理：

这其实揭示了随机过程和连续过程蛮本本质的一个区别点。
